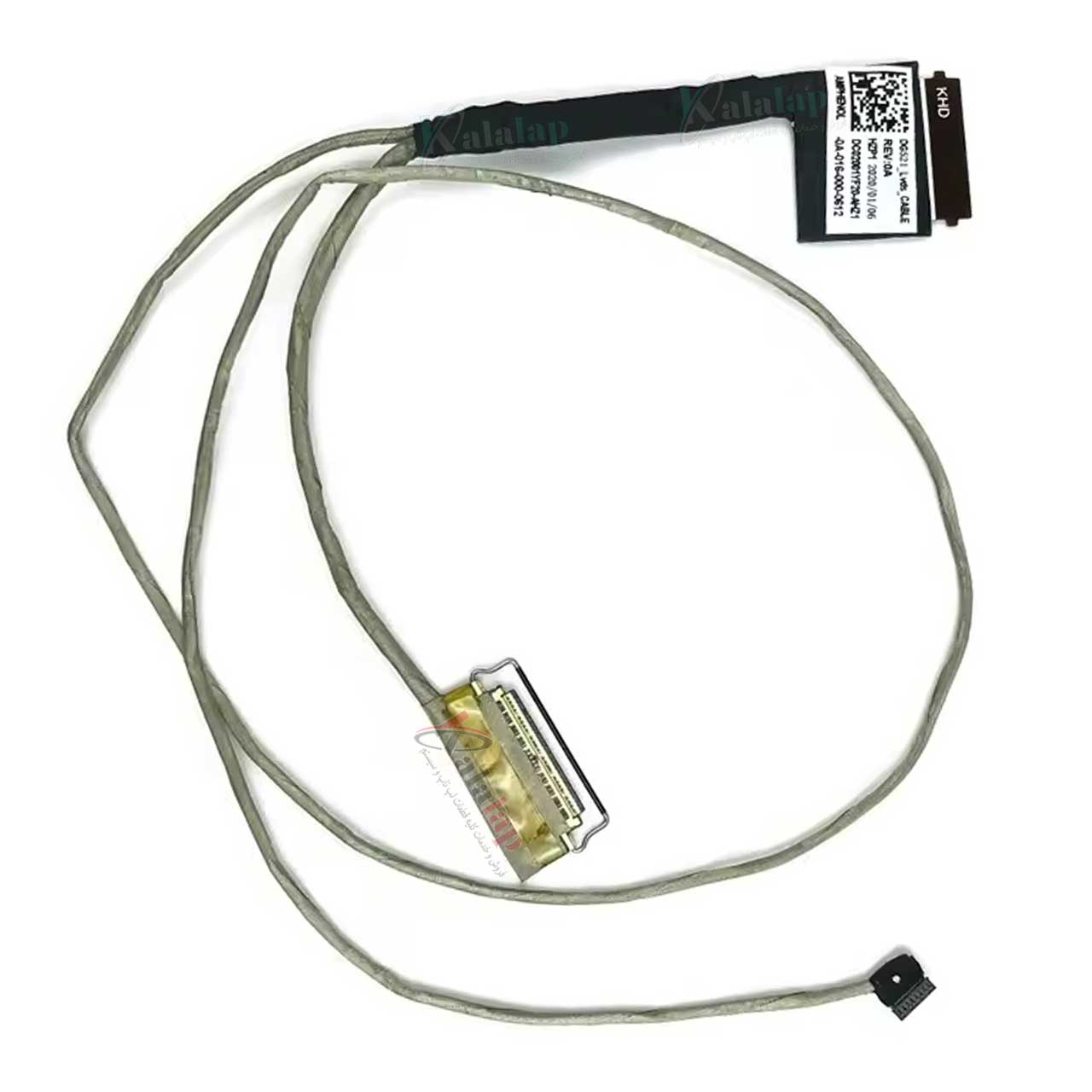

کابل فلت تصویر لپ تاپ لنوو IdeaPad 320 DG521 DC02001YF00 DC02001YF10 30Pin
Video Flex Screen LVDS LCD LED Cable Lenovo IdeaPad 320-330 DG521 DC02001YF00 DC02001YF10 30Pin , DG521 , DC02001YF00 , DC02001YF10
✅ تعداد پین: 30 پین
✅ نوع اتصال : فشاری
✅ ۷ روز ضمانت بازگشت کالا
✅ تضمین کیفیت کالا و ارسال سفارش در کوتاه ترین زمان.
۲۳۱,۰۰۰ تومان
دارای نماد الکترونیک
همراه با گارانتی ارائه بهترین محصول
عضو صنف رایانه
همراه با گارانتی ارائه بهترین محصول
گارانتی اصالت کالا
همراه با گارانتی ارائه بهترین محصول
پرداخت آنلاین
مطمئن از درگاه شتاب
امکان تحویل و پرداخت در محل
برای شهر اصفهان با کارت های بانکی
عضو صنف رایانه
همراه با گارانتی ارائه بهترین محصول
گارانتی اصالت کالا
همراه با گارانتی ارائه بهترین محصول
پرداخت آنلاین
مطمئن از درگاه شتاب
امکان تحویل و پرداخت در محل
برای شهر اصفهان با کارت های بانکی
کابل فلت تصویر لپ تاپ لنوو IdeaPad 320 DG521 DC02001YF00 DC02001YF10 30Pin
خرید فلت تصویر لپ تاپ لنوو IdeaPad 320 DG521 DC02001YF20
فلت تصویر لپ تاپ لنوو IdeaPad 320 یکی از قطعات مهم در بخش نمایشگر لپ تاپ است که وظیفه انتقال اطلاعات تصویر از مادربرد به صفحه‌نمایش را بر عهده دارد. این قطعه با شماره‌های DC02001YF00 و DC02001YF10 شناخته میشود و با عنوان DG521 LCD Cable یا کابل تصویر 30 پین نیز در بازار قطعات لپ تاپ عرضه میشود. این فلت برای برخی مدل‌های Lenovo IdeaPad 320 با نمایشگر غیرلمسی مورد استفاده قرار می‌گیرد.
اگر در لپ تاپ لنوو خود با مشکلاتی مانند قطع و وصل شدن تصویر، نمایش خطوط روی صفحه، پرش تصویر یا سیاه شدن صفحه هنگام حرکت دادن لولا مواجه هستید، یکی از مواردی که باید بررسی شود فلت تصویر و اتصالات مربوط به نمایشگر است. البته بروز چنین علائمی همیشه به معنی خرابی فلت نیست و برای تشخیص دقیق، باید خود پنل، کانکتورها و مدار تصویر نیز بررسی شوند.
در کالالپ میتوانید برای خرید فلت تصویر لپ تاپ Lenovo IdeaPad 320، مشخصات فنی و شماره فنی قطعه را بررسی کرده و پیش از خرید، آن را با فلت موجود روی دستگاه خود مطابقت دهید.
مشخصات فلت تصویر Lenovo IdeaPad 320 DC02001YF20
این فلت با چند شماره فنی شناخته میشود و به همین دلیل هنگام خرید نباید فقط به نام لپ تاپ اکتفا کرد. شماره فنی درج‌شده روی قطعه یکی از مهم‌ترین معیارها برای تشخیص سازگاری است.
| مشخصات | توضیحات |
| برند | Lenovo |
| مدل اصلی | IdeaPad 320 |
| سری فلت | DG521 |
| پارت نامبر | DC02001YF00 |
| پارت نامبر سازگار | DC02001YF10 |
| نوع قطعه | فلت تصویر / کابل LCD |
| تعداد پین | 30 پین |
| کاربرد | انتقال تصویر بین مادربرد و نمایشگر |
| نوع نمایشگر | LCD / LED |
| تاچ | مناسب مدل‌های غیرلمسی |
| FRU رایج | 5C10P38020 |
بر اساس اطلاعات قطعات موجود در بازار، شماره‌های DC02001YF00، DC02001YF10 و DG521 برای یک خانواده از کابل‌های تصویر لنوو استفاده می‌شوند و شماره FRU 5C10P38020 نیز برای این مجموعه مشاهده میشود.
سازگاری فلت تصویر IdeaPad 320 با چه مدل‌هایی است؟
فلت DC02001YF00 / DC02001YF10 DG521 برای تعدادی از مدل‌های خانواده IdeaPad 320 مورد استفاده قرار گرفته است. از جمله مدل‌هایی که برای این فلت گزارش شده‌اند می‌توان به موارد زیر اشاره کرد:
- Lenovo IdeaPad 320-15
- Lenovo IdeaPad 320-15ISK
- Lenovo IdeaPad 320-15IKB
- Lenovo IdeaPad 320-15IAP
- Lenovo IdeaPad 320-15AST
- Lenovo IdeaPad 320-15ABR
- Lenovo IdeaPad 320-15IABR
برخی منابع همچنین سازگاری این کابل را با تعدادی از مدل‌های IdeaPad 330-15 و IdeaPad 520-15 اعلام کرده‌اند. با این حال، صرفاً یکسان بودن خانواده لپ تاپ برای خرید فلت کافی نیست؛ زیرا ممکن است یک مدل با توجه به نوع نمایشگر، مادربرد یا پیکربندی دستگاه از فلت متفاوتی استفاده کند.
به همین دلیل توصیه میشود پیش از خرید فلت تصویر لنوو، شماره درج‌شده روی قطعه فعلی را بررسی کنید.
پارت نامبرهای DC02001YF00 ، DC02001YF10 و DC02001YF20
یکی از عباراتی که هنگام جستجوی این محصول زیاد دیده میشود، DC02001YF00 و DC02001YF10 است. هر دو شماره در فهرست قطعات سازگار با کابل تصویر DG521 برای برخی مدل‌های IdeaPad 320 قرار دارند. در بعضی فهرست‌های قطعات، شماره 5C10P38020 نیز در کنار این پارت‌نامبرها درج شده است.
بنابراین اگر روی فلت لپ تاپ شما عبارت DC02001YF00، DC02001YF10 یا DG521 مشاهده میشود، این اطلاعات می‌تواند در پیدا کردن قطعه جایگزین مناسب بسیار کمک‌کننده باشد.
با وجود این، بهتر است قبل از سفارش، تعداد پین‌ها، شکل کانکتورها، مسیر قرارگیری کابل و تصاویر فلت را نیز با قطعه قبلی مقایسه کنید.
فلت تصویر 30 پین Lenovo IdeaPad 320 DC02001YF20 چه کاربردی دارد؟
فلت تصویر همان کابل انعطاف‌پذیری است که ارتباط میان مادربرد و مجموعه نمایشگر لپ تاپ را برقرار می‌کند. این کابل در مسیر لولا قرار می‌گیرد و به دلیل باز و بسته شدن مداوم درب لپ تاپ، در طول زمان ممکن است دچار فرسودگی یا آسیب فیزیکی شود.
خرابی یا آسیب فلت تصویر می‌تواند خود را با علائم متفاوتی نشان دهد؛ برای مثال:
- قطع و وصل شدن تصویر
- پرش یا چشمک زدن تصویر
- ظاهر شدن خطوط روی نمایشگر
- سیاه شدن تصویر در بعضی زوایای باز شدن درب
- تغییر تصویر هنگام حرکت دادن صفحه لپ تاپ
- قطع شدن تصویر به‌صورت مقطعی
- روشن بودن لپ تاپ در حالی که تصویر نمایشگر پایدار نیست
البته این علائم می‌توانند دلایل دیگری نیز داشته باشند؛ بنابراین بهتر است قبل از تعویض قطعه، عیب‌یابی صحیح انجام شود.
راهنمای خرید فلت تصویر لپ تاپ لنوو IdeaPad 320 DC02001YF20
برای خرید فلت تصویر Lenovo IdeaPad 320 DG521، مهم‌ترین نکته توجه به شماره فنی است. عبارت‌هایی مانند «فلت تصویر لنوو 320»، «کابل LCD لنوو 320»، «فلت صفحه نمایش IdeaPad 320»، «فلت 30 پین Lenovo 320» و «DC02001YF00» ممکن است همگی به یک محصول یا خانواده‌ای از قطعات نزدیک اشاره کنند، اما این موضوع به‌تنهایی تضمین‌کننده سازگاری نیست.
بهترین روش این است که:
- مدل دقیق لپ تاپ را بررسی کنید.
- شماره فنی فلت فعلی را بخوانید.
- تعداد پین کانکتورها را بررسی کنید.
- شکل کانکتورهای دو طرف کابل را با قطعه جدید مقایسه کنید.
- در صورت امکان، تصویر فلت قبلی را با تصاویر محصول مقایسه کنید.
- اگر دستگاه دارای صفحه لمسی است، قبل از خرید حتماً نوع کابل مورد استفاده را بررسی کنید.
این موضوع اهمیت زیادی دارد، زیرا برخی فهرست‌های فروش این کابل را مشخصاً برای نمایشگرهای غیرلمسی (No Touch) معرفی کرده‌اند.
خرید فلت تصویر Lenovo IdeaPad 320 DC02001YF20 از کالالپ
اگر به دنبال خرید فلت تصویر لپ تاپ لنوو IdeaPad 320 هستید، کالالپ مجموعه‌ای از قطعات لپ تاپ را برای مدل‌های مختلف برند Lenovo و سایر برندها ارائه می‌کند. فلت تصویر DG521 با پارت‌نامبرهای DC02001YF00 و DC02001YF10 یکی از قطعاتی است که هنگام جستجوی کابل تصویر IdeaPad 320 مورد توجه قرار می‌گیرد.
انتخاب قطعه با کیفیت اصلی می‌تواند در عملکرد پایدار مسیر انتقال تصویر و دوام بیشتر قطعه اهمیت داشته باشد. با این حال، مهم‌تر از نام محصول، تطابق دقیق فلت با دستگاه شماست.
اگر هنگام خرید بین چند فلت مشابه مردد هستید، بهتر است شماره فنی قطعه فعلی را با اطلاعات درج‌شده در صفحه محصول کالالپ مقایسه کنید تا احتمال انتخاب قطعه ناسازگار کاهش پیدا کند.
چرا شماره فنی فلت تصویر اهمیت دارد؟
مدل لپ تاپ به‌تنهایی همیشه برای شناسایی فلت مناسب کافی نیست. یک خانواده لپ تاپ ممکن است در پیکربندی‌های مختلف با پنل یا مادربرد متفاوت عرضه شده باشد و در نتیجه کابل تصویر متفاوتی داشته باشد.
برای همین، شماره‌هایی مانند DC02001YF00، DC02001YF10، DG521 و 5C10P38020 اطلاعات مهمی برای شناسایی این فلت هستند. منابع مختلف قطعات نیز این شماره‌ها را در ارتباط با کابل تصویر 30 پین برخی مدل‌های IdeaPad 320، 330 و 520 ذکر کرده‌اند.
سوالات متداول درباره فلت تصویر Lenovo IdeaPad 320 DC02001YF20
فلت تصویر Lenovo IdeaPad 320 چیست؟
فلت تصویر کابل انعطاف‌پذیری است که برای انتقال اطلاعات تصویر بین مادربرد و نمایشگر لپ تاپ استفاده میشود. فلت DG521 با شماره‌های DC02001YF00 و DC02001YF10 برای برخی مدل‌های IdeaPad 320 مورد استفاده قرار می‌گیرد.
فلت DC02001YF00 با DC02001YF10 یکی است؟
این دو شماره در منابع قطعات به‌عنوان شماره‌های سازگار برای کابل تصویر DG521 معرفی شده‌اند؛ با این حال برای خرید قطعه جایگزین بهتر است شماره فنی، کانکتورها و ساختار فلت فعلی دستگاه با محصول موردنظر مطابقت داده شود.
فلت تصویر IdeaPad 320 چند پین دارد؟
این مدل فلت در مشخصات اعلام‌شده دارای کانکتور 30 پین است. برخی منابع نیز آن را به‌عنوان کابل تصویر 30 پین برای مدل‌های غیرلمسی معرفی کرده‌اند.
آیا فلت DG521 برای تمام مدل‌های IdeaPad 320 مناسب است؟
خیر. مدل‌های مختلف IdeaPad 320 ممکن است پیکربندی‌های متفاوتی داشته باشند. بنابراین بهتر است علاوه بر مدل لپ تاپ، شماره فنی و شکل کانکتورهای فلت نیز بررسی شود.
آیا این فلت برای صفحه لمسی مناسب است؟
فلتهای DC02001YF00 و DC02001YF10 / DG521 که در منابع بررسی‌شده معرفی شده‌اند، برای مدل‌های بدون صفحه لمسی ذکر شده‌اند. اگر لپ تاپ شما صفحه لمسی دارد، قبل از خرید باید شماره فنی فلت مخصوص دستگاه بررسی شود.
از کجا فلت تصویر Lenovo IdeaPad 320 بخریم؟
برای خرید فلت تصویر Lenovo IdeaPad 320 میتوانید مشخصات قطعه، پارت‌نامبر و نوع کانکتور را در صفحه محصول کالالپ بررسی کنید. تطبیق شماره فنی DC02001YF00 یا DC02001YF10 با فلت موجود روی لپ تاپ، یکی از مهم‌ترین مراحل قبل از ثبت سفارش است.
آیا خرابی فلت می‌تواند باعث قطع شدن تصویر شود؟
بله، آسیب یا فرسودگی فلت می‌تواند باعث قطع و وصل شدن تصویر، پرش تصویر یا تغییر وضعیت تصویر هنگام حرکت دادن درب لپ تاپ شود؛ اما این علائم اختصاصی فلت نیستند و ممکن است از پنل، کانکتورها یا بخش‌های دیگر مدار نمایشگر نیز ناشی شوند.
جمع‌بندی
فلت تصویر Lenovo IdeaPad 320 DG521 DC02001YF00 DC02001YF10 30Pin یکی از کابل‌های مورد استفاده در بخش نمایشگر برخی مدل‌های IdeaPad 320 است. این فلت در منابع مختلف با شماره‌های DC02001YF00، DC02001YF10 و DG521 معرفی شده و برای تعدادی از مدل‌های 320-15 از جمله 320-15ISK، 320-15IKB، 320-15IAP، 320-15AST و 320-15ABR گزارش شده است.
برای خرید فلت تصویر مناسب، تنها به نام Lenovo IdeaPad 320 اکتفا نکنید و حتماً پارت نامبر، تعداد پین، نوع نمایشگر و شکل کانکتورها را با قطعه فعلی مقایسه کنید. در صورت تطابق مشخصات، انتخاب یک فلت با کیفیت اصلی می‌تواند گزینه مناسبی برای جایگزینی کابل آسیب‌دیده نمایشگر باشد.
نمونه فلت تصویر لپ تاپ لنوو New For Lenovo xiaoxin 5000 Ideapad 520-15IAP 520-15IKB 520-15AST ABR ISK DG521 Lvds LCD Flex Cable DC02001YF20 AHZ1 NON TOUCH را میتوانید در سایت AliExpress مشاهده نمایید:
کابل فلت لپ تاپ لنوو IdeaPad 320 DG521 DC02001YF00 DC02001YF10 30Pin
انتقال تصویر و دیتا از مادربرد به LED و LCD توسط کابل فلت انجام می گیرد.
شکستن لولا و یا ضربه باعث خرابی فلت و پاره شدن آن می شود ; در تعویض کابل فلت لپ تاپ دقت لازم رو به عمل بیاورید و از کشیدن و تا کردن آن خودداری کنید. توجه داشته باشید شکل ظاهری برخی فلت ها مشابه اما کد کالای متفاوتی دارند اگر از کابل با کد مناسب برای دستگاه خود استفاده نکنید باعث خرابی مادربرد، چیپ گرافیک و یا اسکرین لپ تاپ می شوید.
به طور کلی فلت لپ تاپ را می‌توان به دو مورد فلت LED و فلت LCD تقسیم کرد; فلت LCD فلتی است که برای لپ تاپ هایی با صفحه نمایش LCD استفاده میشود; و پین‌های بزرگتری نسبت به فلتهای LED دارد.
کابل فلت تصویر لپ تاپ لنوو IdeaPad 320 DG521 DC02001YF00 DC02001YF10 30Pin
در اغلب لپ تاپ های مورد استفاده، برای تعمیر و تعویض کابل فلت لپ تاپ; نیاز به خارج کردن صفحه نمایش است. برای این کار می‌بایست صفحه نمایش را به آرامی بر روی صفحه کیبورد بخوابانید و پس از باز کردن صفحه نمایش، کابل فلت رو که معمولاً با چسپ به صفحه نمایش متصل شده جدا کنید. برای این کار ابتدا به آرامی چسب را از بالای محل اتصال باز کنید و کابل فلت را به سمت بیرون بکشید.
در روند تعویض و تعمیر کابل فلت لپ تاپ توجه داشته باشید که; می‌بایست این کار را به آرامی انجام دهید. پس از جدا کردن کابل فلت لپ تاپ، فلت جدید و سالم را جایگزین کرده و در ادامه صفحه نمایش لپ تاپ را به دستگاه وصل کنید. احتمالاً برای چفت شدن قاب نیاز به فشاری اندک باشد تا خارها مجدداً در جای خود قرار گیرند.
کابل فلت تصویر لپ تاپ لنوو IdeaPad 320 DG521 DC02001YF00 DC02001YF10 30Pin
تاریخ تاسیس مجموعه ما در سال 1370 می باشد.
سابقه ما نشانه پشتوانه گارانتی ماست.
مدل ها و پارت نامبرهای سازگار کابل فلت تصویر لپ تاپ لنوو IdeaPad 320 DG521 DC02001YF00 DC02001YF10 30Pin
Video Flex Screen LVDS LCD LED Cable Lenovo IdeaPad 320-330 DG521 DC02001YF00 DC02001YF10 30Pin , DG521 , DC02001YF00 , DC02001YF10 ,کابل فلت تصویر لنوو ip320 30Pin , کابل فلت تصویر لنوو DG521 30Pin , کابل فلت تصویر لنوو DC02001YF00 30Pin , کابل فلت تصویر لنوو DC02001YF10 30Pin , کابل فلت تصویر لنوو DC02001YF20 30Pin , کابل فلت Lenovo 320 30Pin , کابل فلت Lenovo DG521 30Pin , کابل فلت Lenovo DC02001YF00 30Pin , کابل فلت Lenovo DC02001YF10 30Pin , کابل فلت Lenovo DC02001YF20 30Pin , کابل فلت لنوو IdeaPad 320 30Pin , کابل فلت لنوو IdeaPad DG521 30Pin , کابل فلت لنوو IdeaPad DC02001YF00 30Pin , کابل فلت لنوو IdeaPad DC02001YF10 30Pin , کابل فلت لنوو IdeaPad DC02001YF20 30Pin , کابل تصویر لنوو 320 30Pin , کابل تصویر لنوو DG521 30Pin , کابل تصویر لنوو DC02001YF00 30Pin , کابل تصویر لنوو DC02001YF10 30Pin , کابل تصویر لنوو DC02001YF20 30Pin , کابل تصویر لنوو IdeaPad 320 30Pin , کابل تصویر لنوو IdeaPad DG521 30Pin , کابل تصویر لنوو IdeaPad DC02001YF00 30Pin , کابل تصویر لنوو IdeaPad DC02001YF10 30Pin , کابل تصویر لنوو IdeaPad DC02001YF20 30Pin , کابل فلت تصویر لپ تاپ لنوو IdeaPad 320 30Pin , کابل فلت تصویر لپ تاپ لنوو IdeaPad DG521 30Pin , کابل فلت تصویر لپ تاپ لنوو IdeaPad DC02001YF00 30Pin , کابل فلت تصویر لپ تاپ لنوو IdeaPad DC02001YF10 30Pin , کابل فلت تصویر لپ تاپ لنوو IdeaPad DC02001YF20 30Pin , فلت تصویر لپ تاپ لنوو IdeaPad 320 DG521 DC02001YF00 DC02001YF10 30Pin
توضیحات تکمیلی
| برند | Lenovo |
|---|---|
| تعداد پین | 30 پین |
دیدگاهها
هیچ دیدگاهی برای این محصول نوشته نشده است.
